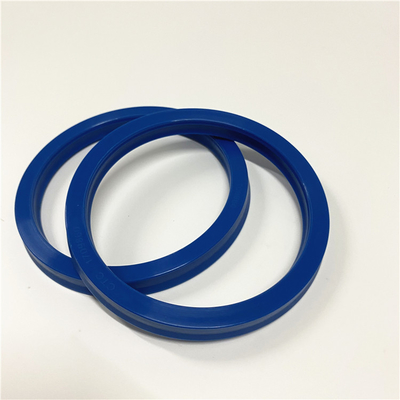

1709859 1915683 УПЛОТНЕНИЕ CTC ШТАНГИ 3E4189 3E4198 3E4190 1P4879 5J8275 8Q5877 8Q6011 9X7412 3E4220 3E4221 3E4229 3E4230 1709858

Совместимые образцы техники: 5J8275:

ОТЧЕТЛИВО ПРОИЗНОШЕННАЯ ТЕЛЕЖКА D250D D40D
ЗАТЯЖЕЛИТЕЛЬ 426B 426C 436 436B 436C 438B 438C 446 446B BACKHOE
БУЛЬДОЗЕР 8S
ЭКСКАВАТОР 215 215B
ИНТЕГРИРОВАННОЕ TOOLCARRIER IT38F IT38G
COMPACTOR 836G МЕСТА ЗАХОРОНЕНИЯ ОТХОДОВ
ЗАТЯЖЕЛИТЕЛЬ 963 963B 963C 977K 977L СЛЕДА
ТРАКТОР D10N D7H D7R D8N TRACK-TYPE
ТЕЛЕЖКА 789 793 793C 793D
ЗАТЯЖЕЛИТЕЛЬ 936 936F 938F 938G 938G II 980C 980F 980F II 980G 980G II КОЛЕСА 988 G936

ШАБЕР 615 615C 621B 621E 627B 631B 631D 631E 633 633D 637D 637E КОЛЕСА
ТРАКТОР 621E 627E 637D 641B КОЛЕСА

Процедура удаления
Таблица 1
Необходимые инструменты
Qty описания части номера детали инструмента
Инструмент 1 кривошина 9U-6198 поворачивая
Pin b 230-6283 приурочивая (кривошин) 1
Pin c 231-8849 приурочивая (балансер) 1
Начало пулера 1 комбинации d 1P-2320 мимо:
Извлеките лоток машинного масла. См. разборка и собрание, «машинное масло все- извлекает и устанавливает».
Извлеките обложку. См. разборка и собрание, «обложка - извлеките и установите». Примечание: Для того чтобы извлечь балансер, двигатель необходимо извлечь из машины. Двигатель должен быть установлен в соответствующей стойке и помещен в перевернутом положении.
Держите все части чистый от загрязняющих елементов. Загрязняющие елементы могут причинить быструю носку и сокращенную компонентную жизнь.
Необходимо позаботиться для обеспечения что жидкости содержатся во время представления осмотра, обслуживания, испытания, регулировать и ремонта продукта. Подготовьте собрать жидкость с соответствующими контейнерами перед открытием любого отсека или демонтировать любой компонент содержа жидкости. Размещайте всех жидкостей согласно местным регулировкам и мандатам.
Польза оборудуя (a) для того чтобы повернуть кривошин так, что поршень одно будет на верхнем центральном положении.
Иллюстрация 1 g01259627
Типичный пример
Установите оборудовать (b) до отверстие (x) в переднем снабжении жилищем. Польза оборудуя (b) для того чтобы запереть кривошин в правильном положении.
Иллюстрация 2 g01259635
Типичный пример
Извлеките скрепляет болтами (3) и всасывающую трубу (2).
Извлеките соединение из всасывающей трубы.
Иллюстрация 3 g01252310
Типичный пример
Установите оборудовать (c) в балансер (1). Обеспечьте что этот оборудовать (c) включает в отверстие в вале привода (5).
Прикрепите соответствующее подъемное устройство в балансер (1). Поддержите вес балансера. Балансер весит приблизительно 23 kg (51 lb).
Извлеките болты (4). Используйте подъемное устройство для того чтобы извлечь балансер.
Иллюстрация 4 g01259636
Не извлеките шпонки (6) и (7) если шпонки не повреждены. Примечание: Блок балансера нет пригодного к эксплуатации деталя. Насос машинного масла и клапан сброса машинного масла единственные пригодные к эксплуатации части балансера. Процедура по разборки
Извлеките клапан сброса машинного масла. См. разборка и собрание, «клапан сброса машинного масла - извлеките и установите».
Иллюстрация 5 g01344542
Извлеките болт (8) и эпицентр деятельности (9). Извлеките более неработающую шестерню (10) и шайбу тяги (11).
Иллюстрация 6 g01259631
Извлеките гайку (12). Польза оборудуя (d) для того чтобы извлечь шестерню (13) из вала масляного насоса. Примечание: Не используйте приурочивая штырь для того чтобы запереть балансер для того чтобы отпустить гайку (12).
Извлеките скрепляет болтами (14) и извлекает обложку (15).
Извлеките наружный ротор (1ъ) и извлеките внутренний ротор (16). Примечание: Отметьте направление вращения роторов.
